一、設備簡介

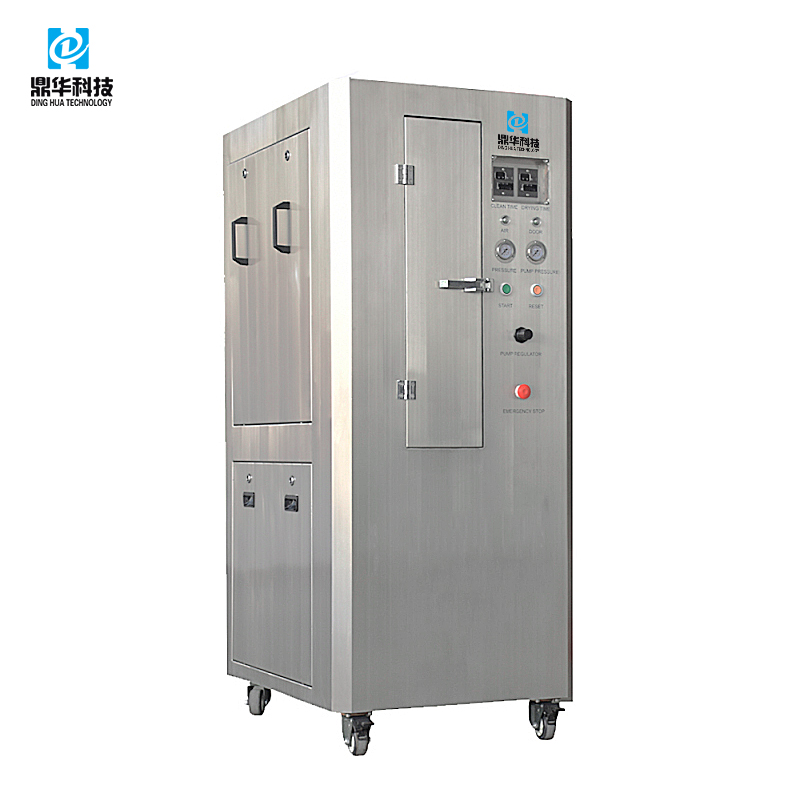

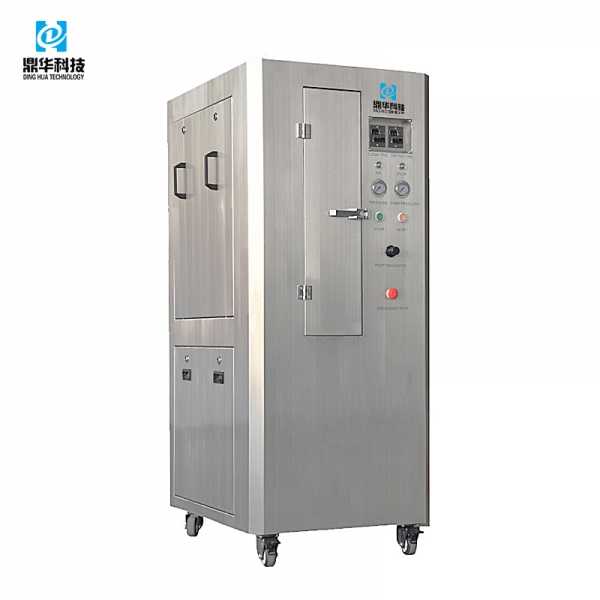

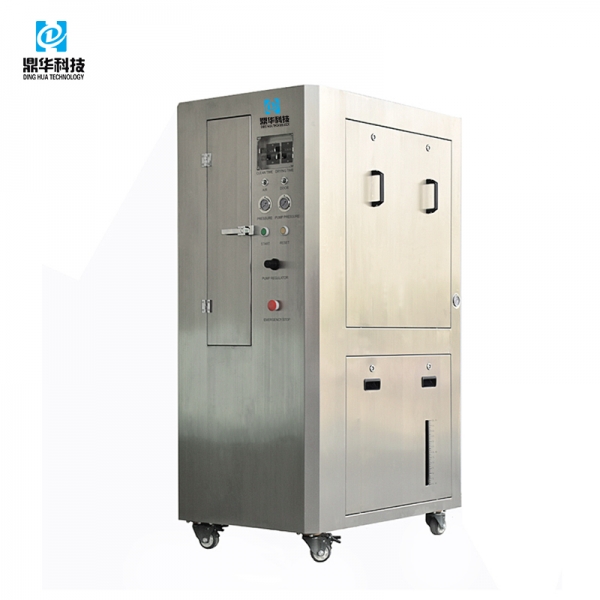

設備名稱：DH-QX750全氣動鋼網清洗機
1.1機器介紹
此款機器以壓縮空氣為動力源，不需要任何電力的輸入,安全性能高，屬于新型高性能全氣動清洗設備。人工將待清洗的網板放入清洗室內,調節好清洗和干燥時間后，按下啟動開關，網板會被自動清洗干凈并烘干，當設定的工作時間到達后自動停止運行。打開門后時間自動復位。作業人員不用接觸液體，不會對人體傷害。清洗所使用的液體可以在本機內實現循環利用，大大的降低了液體的消耗，節約了成本。干燥所產生的廢氣,通過機器內部特殊結構的排風裝置排出，減少液體的揮發，降低液體及壓縮空氣的消耗。本機各個控制元件均使用進口品牌,機器運行穩定，使用壽命長久。對鋼網的的清洗和干燥.當設定的時間到達后自動停止運行.打開門時間自動復位。
1.2設備相關尺寸和參數
適用鋼網尺寸：750×750×40 特殊尺寸需訂制
清洗液容量：40L
理想液體使用量：35L
清洗方式：360°旋轉式清洗液噴射及高壓空氣噴射(清洗→干燥)
清洗時間：2-5分鐘（常規工藝）
干燥時間：2-5分鐘（常規工藝）
外部氣源：0.45Mpa～0.7Mpa
錫渣過濾方式： 采用三級過濾
1級過濾：10μm (過濾雜質及標簽)
2級過濾：5μm (過濾微小顆粒及錫膏)
3級過濾：1μm (過濾微小顆粒及松香)
排氣口尺寸：Φ120×H40(mm)
機器凈重：220kg
機器尺寸：L945×W650×H1645(mm)
1.3機器特點
(1)完全采用壓縮空氣為能源,不用電,不存在任何火災隱患
(2)閉環清洗：不會有氣,液體的泄漏；有利于改善工作環境
(3)高精密度3級過濾系統：有效延長清洗劑循環使用的壽命
(4)專用于清洗SMT鋼網,PCB誤印板和印刷機刮刀等
(5)設備采用精密過濾系統
(6)清洗 風干工藝流程確保潔凈度
(7)液體壓力可通過操作面板上的液壓表顯示
(8)獨立的排風裝置設計使液體消耗量更低
(9)機身整體采用304不銹鋼材料堅固耐用,耐酸性,堿性等清洗液
(10)一鍵式操作，操作簡便，輕松完成清洗,風干工作
(11)整體不銹鋼結構,經拉絲工藝處理；美觀堅固耐用,維護保養更方便
(12)設備所有氣動部件全部采用進口原裝配件；例如：氣動隔膜泵,氣動計時器,氣源指示燈,調壓過濾器等等；使設備經久耐用質量有保障
四、設備產能和耗用資源
設備產能
每批次可清洗1塊網板
耗用資源
（1）壓縮空氣：400-600L/Min；
（2）耗液量：依據實驗每批次消耗250~350ml（因網板尺寸大小不同和所選用的清洗液類型不同其消耗量也會有所不同）；
（3） 過濾芯:更換周期建議3~5周（因使用頻率的高低不同而有所差異）；
