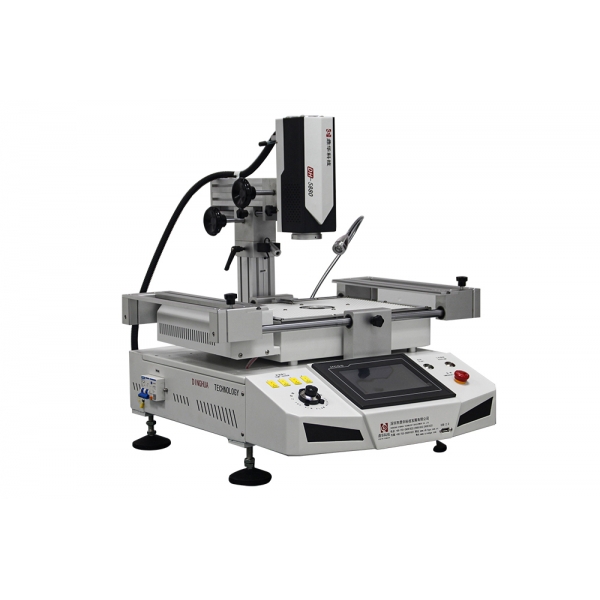

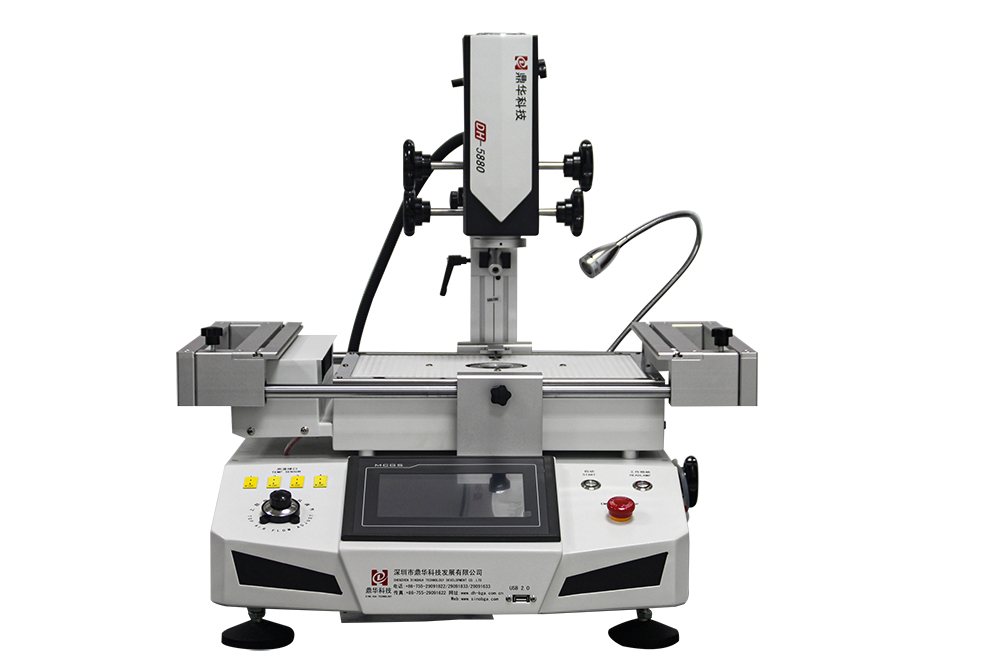

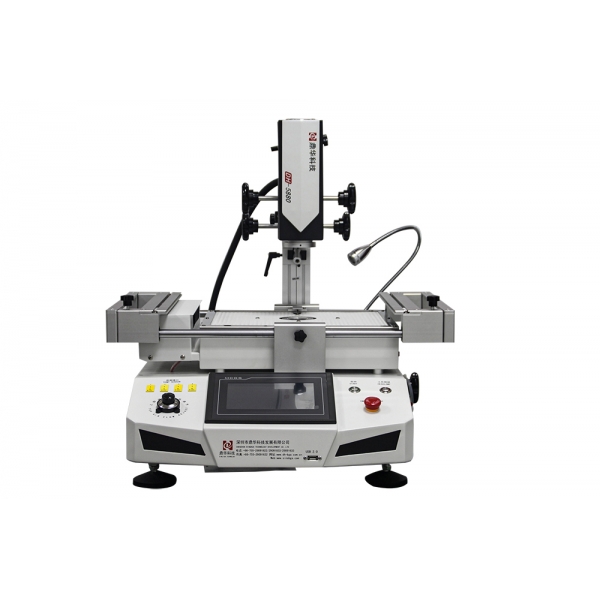

鼎華BGA返修臺DH-5880

參數資料

一、BGA返修臺DH-5880功能特點

1. 高亮度LED燈無影照明，檢查主板芯片不良一目了然；

2. 微風調節功能，根據芯片大小調節不同風速，返修更高效，焊接小芯片也不會吹跑偏；

3. 激光紅點引導，放置主板一步到位；;

4. 外接USB接口，各種返修數據可導入電腦分析儲存；

5. 配置真空吸筆，取放芯片更方便；；

6. 外置4個測溫接口，溫度檢測更精準；

7. 觸屏操作，內置智能返修程序，返修數據實時顯示并自動分析，讓你秒變技術大神；

8. 適用于多種芯片返修(POP,SOP,SOJ,QFP,QFN,BGA,PLCC,SCP.....)


二、BGA返修臺DH-5880產品參數

三、BGA返修臺DH-5880產品描述

1. 嵌入式工控電腦，高清觸摸屏人機界面，加熱溫度、時間、斜率、冷卻、真空均在人機界面上完成設置，實時顯示設定和實測溫度曲線，并具有瞬間曲線分析功能，實時對曲線進行分析糾正；

2. 上下共三個溫區獨立加熱，上下溫區均可設置8段溫度控制，三個溫區采用獨立的PID算法控制加熱過程，保證不同溫區同步達到最佳焊接效果。超大預熱溫區，PCB 預熱均衡不變形；

3. 可存儲9999組溫度曲線，隨時根據不同BGA進行調用,在觸摸屏上也可進行曲線分析、設定和修正，并且有中、英文界面可供選擇，方便國內外客戶無障礙使用；

4. 高精度K型熱電偶閉環控制和溫度自動補償系統，實現對溫度的精準控制，保持溫度偏差在±2度.同時外置測溫接口實現對溫度的精密檢測，并對實測溫度曲線精確分析和校對；

5. PCB板定位采用V字型槽，配置激光定位紅點，引導PCB快速定位；靈活方便的可移動式萬能夾具對PCB板起到保護作用，防止PCB邊緣器件損傷及PCB變形，并能滿足各種不同大小PCB板的定位；

6. 擁有雙重密碼保護，防止程序和參數被任意修改或意外刪除，具有優越的安全保護功能；

7. 配備多種規格合金風嘴，該風嘴可360度任意旋轉定位，易于安裝和更換；

8. 上下熱風停止加熱后，冷卻系統自動啟動，大功率橫流風機迅速對PCB板進行冷卻，以防PCB板變形，待溫度降至常溫后冷卻系統自動停止，保證機器不會在熱升溫后老化，有效延長設備使用壽命；

9. 內置真空泵，無需外接氣源，在任何地方直接插上電源就可以使用，不受氣源限制,外置真空吸筆，以方便快捷取拿BGA芯片；

10. 有USB接口，方便下載當前曲線圖到U盤中存儲，以及可以插上鼠標使用，加長觸控屏使用時間；

11. 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備；

12. 經過CE認證，設有急停開關和突發事故自動斷電保護裝置，在溫度失控情況下，電路能自動斷電。
