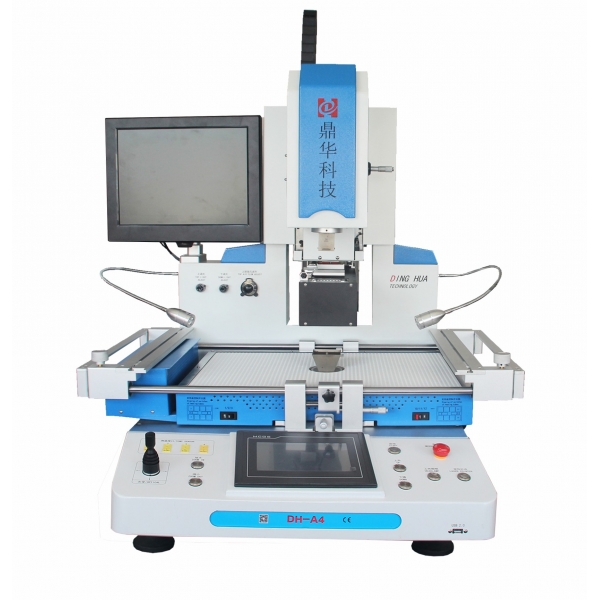

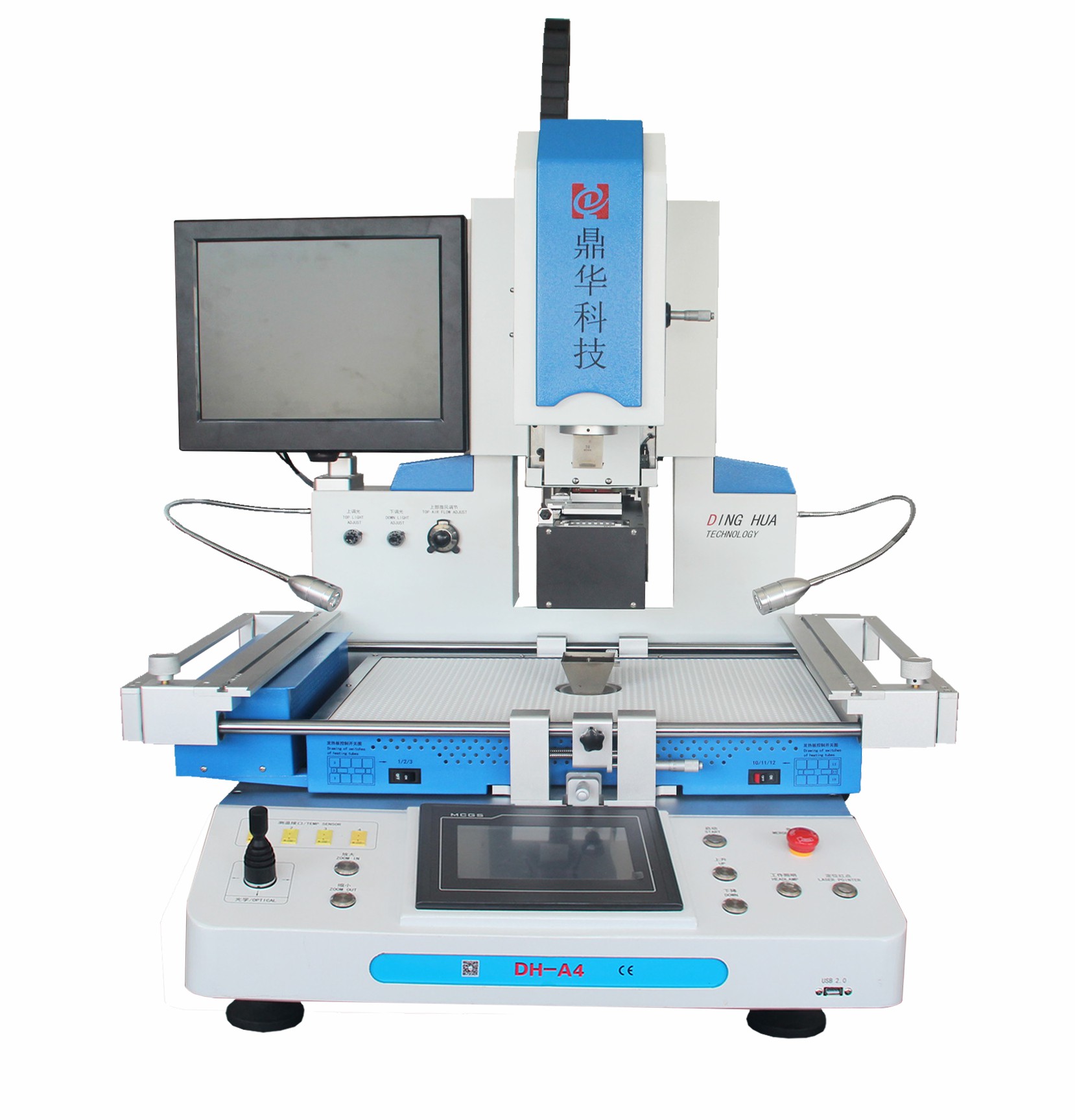

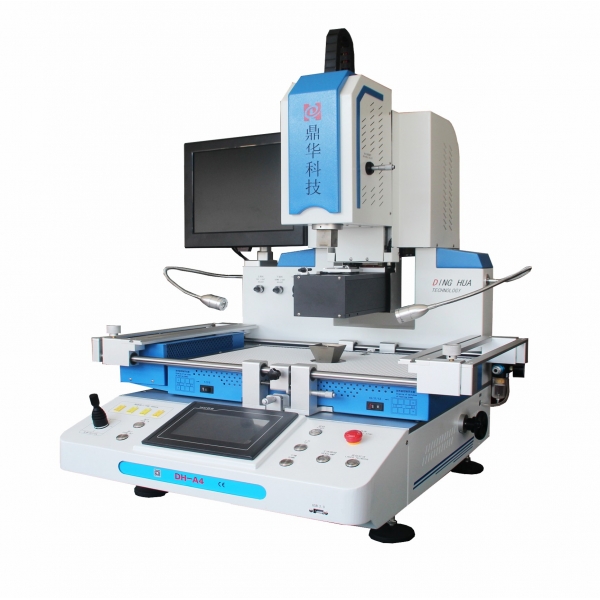

一、功能特點：

1.光學對位，芯片貼裝對位精準，完全避免錯位偏移；

2.自動拆卸、自動焊接，自動回收芯片，完全解放工人；

3.微風調節功能，根據芯片大小調節不同風速，返修更高效，焊接再小的元器件也不會吹跑偏；

4.激光定位，放置主板一步到位；

5.預熱區上蓋有細密鋼絲網，避免小器件掉入損壞機器；

6.外接測溫接口，方便隨時檢測溫度，控溫更精準可靠；

7.觸屏操作，程序預先內置，無須專業技術培訓即可熟練使用，使芯片返修變得非常簡單；

8.手動和自動兩種操作模式，調試或批量返修都更加方便簡單；

9.外接USB接口，用于軟件更新升級和各種返修數據導入電腦分析儲存。

二、產品參數

三、產品描述

1. 嵌入式工控電腦，Windows系統，高清觸摸屏人機界面，實時溫度監控，并具有開機密碼保護和修改功能,可同時顯示4-6條溫度曲線和存儲多組用戶數據，且有瞬間曲線分析功能. 實時顯示設定和實測溫度曲線，并可對曲線進行分析糾正；

2. 采用加熱系統和貼裝頭一體化結構設計，PLC控制，步進電機驅動，絲桿傳動，線性滑軌使X、Y、Z三軸皆可做精細微調或快速定位，實現拆卸、貼裝、焊接的智能化控制，具備自動拆焊和自動焊接功能；

3. 采用三溫區獨立控溫，上下熱風 ,底部紅外，三個溫區獨立控溫，加熱時間、溫度、曲線等全部在觸摸屏上顯示；具有自動上料下料、自動拆卸、焊接功能，并自動到指定位置吸取及放置芯片；

4. 采用高精度K型熱電偶閉環控制和PID參數自整定系統及溫度自動補償系統，并結合PLC和溫度模塊實現對溫度的精準控制，保持溫度偏差在±2℃.同時外置測溫接口實現對溫度的精密檢測，實現對實測溫度曲線的精確分析和校對；

5. PCB板定位采用V字型槽，定位快捷、方便、準確，滿足不同PCB板排版方式及不同大小PCB板的定位.超大PCB定位支架，適用于各種超大型PCB,最大可兼容PCB尺寸達550*530mm；

6. 靈活方便的可移動式萬能夾具對PCB板起到保護作用，防止PCB邊緣器件損傷及PCB變形，并能適應各種BGA封裝尺寸的返修，底部紅外溫區具有可移動調節功能；

7. 配備多種規格合金風嘴，該風嘴可360度任意旋轉定位，易于安裝和更換；

8. 采用高清可調CCD彩色光學視覺系統，具分光雙色、放大、微調、自動對焦、自動校正.并配有自動色差分辨和亮度調節裝置.可手動/自動調節成像清晰度；在對位過程中，可將光學鏡頭前后左右自由移動，全方位觀測BGA芯片的對位狀況，保證對位的精確度，并可防范和杜絕“觀測死角”的問題產生；

9. X、Y軸和R角度均采用千分尺微調，對位精度可達±0.01MM，并配高清液晶顯示器,完全避免人為作業誤差；

10. 8段升(降)溫+8段恒溫控制，可海量存儲溫度曲線，在觸摸屏上即可進行曲線分析、設定和修正；

11. 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備；同時在拆卸、焊接完成后采用大流量橫流風扇自動/手動對PCB板進行冷卻，防止PCB板變形，保證焊接效果；

12. 內置真空泵，Φ角度60°旋轉，千分尺精密微調貼裝吸嘴，無需氣源；

13. 經過CE認證，設有急停開關和突發事故自動斷電保護裝置。
